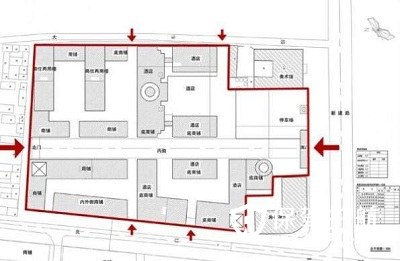

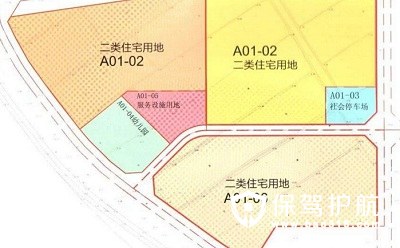

　　现在的高科技发展，很多原本需要手工操作的事情都可以转化为机器代劳，比如画图，采用线上机器的操作，更精准更美观。在建筑装修中，最常用的图之一就是用地红线图。用地红线图是什么?即项目用地四址红线图，用于项目规划设计，办理土地使用证。今天小编就要推荐两个用地红线图的绘图方法。

　　1、 用CAD工具

　　(1)用尺子直接在图纸上量取，以量取的长度为准直接在CAD中画图即可，单位取毫米。比如：你在图上量取了一面围墙或一段红线(注意选取的这段红线或围墙越长越好)的长度为15cm，那么你直接在图上画一根150毫米的直线即可，同时将这根直线做为绘图的基准线，两个端点分别记作：A、B。

　　(2)然后，你便可以根据这条基础线开始将图纸上的各点绘制到CAD图中。比如要确定C点在CAD中的位置，你可以用尺子量取C点分别到A点和B点的长度，假设这个长度分别为a、b;然后以A点为园心、以a为半径做一园;再以B点为园心、以b为半径做另一园，那么这两个园的交点，便是你要确定的C点的位置。依此类推，你可以将图上所有点的位置全部落到CAD图中。

　　(3)因为CAD图中有“缩放”工具，因此，你可以采用这个工具，将绘制好的红线根据你的需要做任意比例的缩放。因此，比例尺不是问题。

　　(4)此外，你还可以采用扫描设备先将A4图上的用地红线图扫到电脑中，然后采用专业软件将扫描的jpeg格式的图形转换成CAD图形，但这个过程比较复杂，如果仅是用地红线，估计内容不会很多，直接采用上述的办法人工绘制则比转换的效率要高。

　　2、 用PS工具

　　(1) 打开一张图纸，是你将要画制的图纸。

　　(2) 双击图层解锁图片，复制一个层，防止图片被处理坏掉，作为一个好习惯需要发扬保持。

　　(3) 新建一个图层，将所制作的线条尽量在另外的图层上，方便修改。

　　(4) 找到钢笔工具，如图所示，选择钢笔工具。

　　(5) 如图绘制光滑圆曲线，方法摁住鼠标左键不放，可以拖拉变动绘制原画角。绘制完毕后如图所示。

　　(6) 鼠标右键，对着刚才的线条点击，选描边。

　　(7) 选择铅笔工具，点击确定。

　　继续关注保驾护航装修网，为你带来最贴心最便捷的服务!
