作为幕墙设计和施工企业，可以说是不容易接受合同的。虽然据说在正式立项前与建设单位的关系很好，但它也采用各种方法来操作，否则往往半途而废。

当一个项目被承包后，剩下的就是进入实际的实施工作。从此，企业中的业务主管部门一般都退居幕后。这时，设计部门和项目团队开始去前台进行业务。设计部门是第一个进入工作状态的。由于时间限制，设计部门通常会设计更多的概念图。如果没有完整阅读相应的全套图纸，通常很难理解项目的幕墙是如何设计的，以及如何实施项目施工管理。这些隐患都是项目管理团队难以管理的原因。同时，一旦项目过程中发生技术变更，绝大多数图纸都找不到变更的依据，从而导致变更谈判的合同费用谈判更加麻烦。

通常出现的常见故障如下：

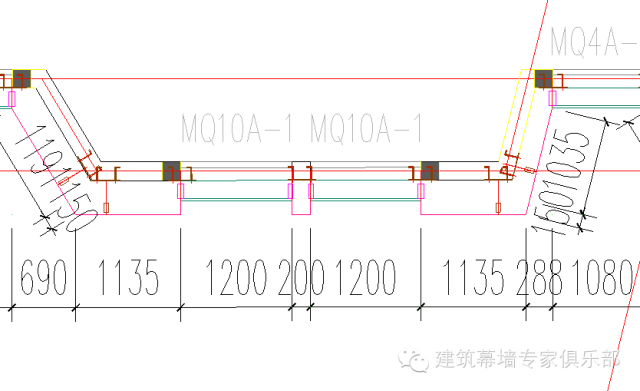

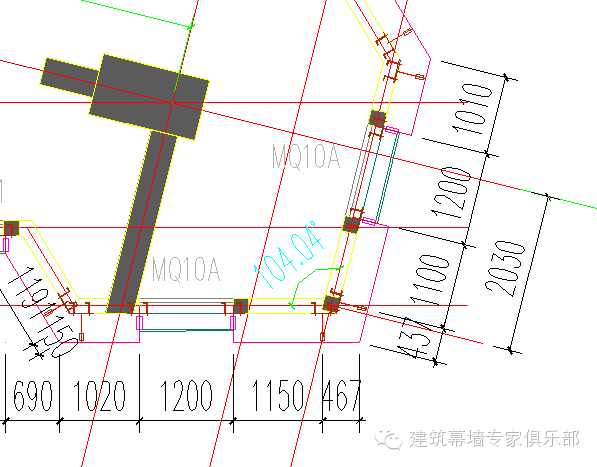

1.幕墙施工图基本上是在用建筑设计单位的建筑图纸，几乎没有增加。它们基于直接借款。因此，您无法从幕墙平面图中找到幕墙龙骨和建筑结构之间的关系，更不用说如何构造表面材料的安装关系了。

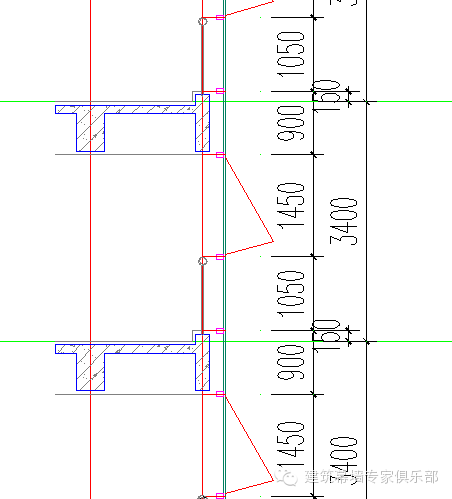

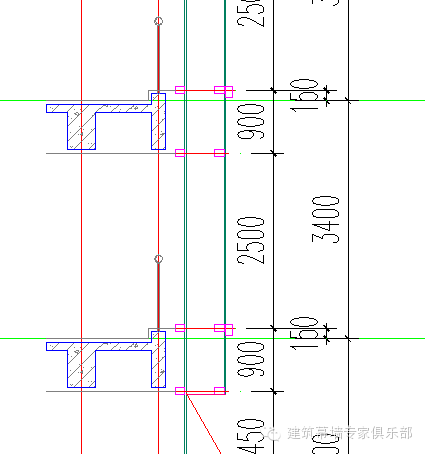

2.为了表达幕墙安装与建筑主体结构之间的关系，幕墙应附着幕墙材料，以表达幕墙与结构墙之间的关系，就像建筑图纸一样。然而，同样非常令人遗憾的是，几乎幕墙的墙段仍然是建筑的墙段的原始版本，甚至幕墙的竖龙骨与主体结构之间的连接关系也没有表达出来，更不用说如何构造和安装层间防火以及如何构造和安装防雷。

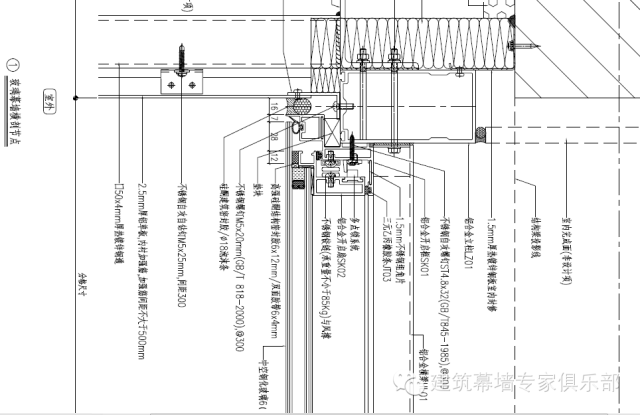

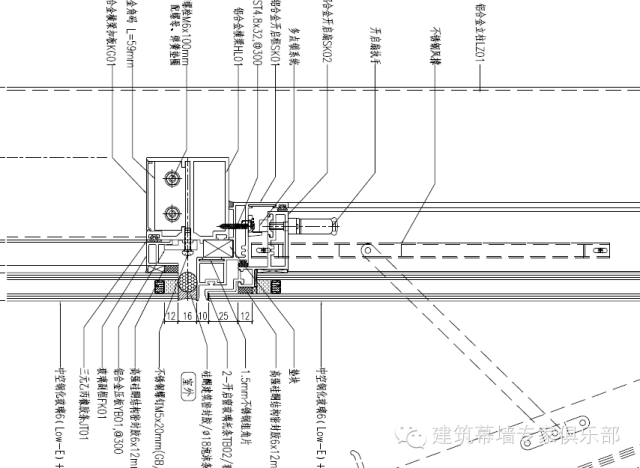

3.通常情况下，节点图是项目团队可以用作指导和理解的图纸，但它的构造通常很差，也是近年来幕墙安全事故的关注焦点。例如，中空玻璃窗框周围的玻璃是流苏状的(通常称为大块和小块玻璃)。玻璃和开口铝合金窗扇直接粘合到外玻璃上。内层玻璃相当于没有固定。当然，与此相反，如果没有固定外玻璃的措施，直接粘合内玻璃是不安全的。

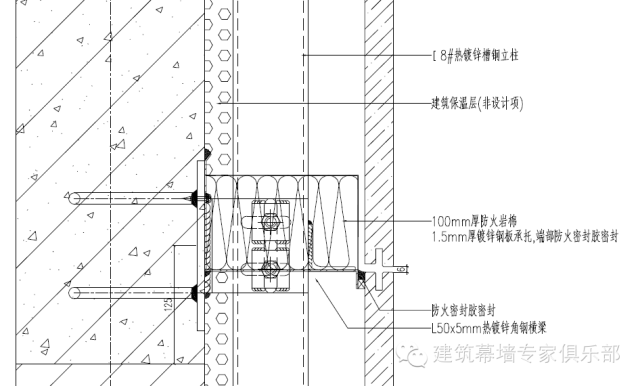

4.节点图原本是指导施工的局部详图，但它没有清晰地表达设计细节。根据图纸，水平龙骨不是为石材安装而设计的，防火板不能完全满足防火要求。上下立柱之间的伸缩滑动构件由非常规钢带代替，不具备滑动和受力结构的要求，同时也不清晰。

5.“网格大小”是节点图的常用绘图语言。每个节点图代表一组图形中唯一的部分，因此数据是唯一的，应该是实际大小的表达式。

来源：建筑幕墙专家俱乐部文字/strong
