一般来说，在一些建筑中，会安装自动门。只要我们走到门前，门就会自动开关。当我们走过时，门会自动关上。这是磁力开关自动门。但这种门一般需要使用磁性开关接线，相信大家对这种门如何接线还不太了解。以下是如何连接磁性开关的简要介绍，以及磁性开关接线图的细节。请过来看看。

1。磁性开关如何连接？磁开关接线图

1。接近开关不同于双线系统和三线系统。三线接近开关分为NPN型和PNP型，它们的接线是不同的。

2。双线接近开关的连接相对简单。接近开关可以在与负载串联后连接到电源。

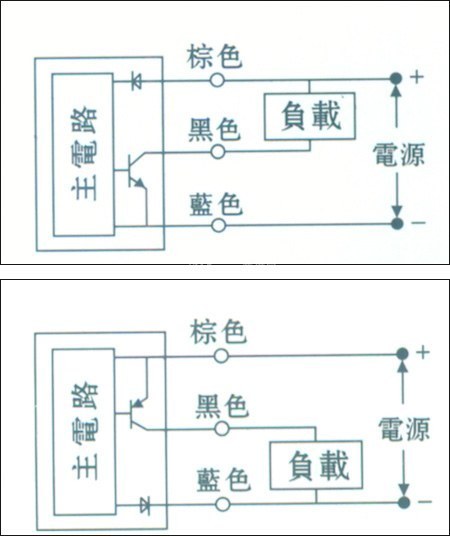

3。三线接近开关连接:红(棕)线连接到电源正极；蓝线连接到电源的0V端；黄色(黑色)线是一个信号，应该连接到负载。负载的另一端连接如下:对于NPN接近开关，它应该连接到电源的正端；对于PNP接近开关，它应连接到电源的0V端子。

II。如何连接磁性开关连接图

4。接近开关的负载可以是信号灯、继电器线圈或可编程控制器的数字输入模块。

5。应特别注意连接到可编程逻辑控制器数字输入模块的三线接近开关的类型选择。可编程逻辑控制器数字量输入模块一般可分为两种类型:一种类型具有0V电源的公共输入端，电流从输入模块流出(日本模式)。在这种情况下，必须选择NPN型接近开关。另一种类型的公共输入端子是电源的正极端子。电流流入输入模块，即陷阱输入(欧洲模式)。在这种情况下，必须选择PNP接近开关。不要做出错误的选择。

6。双线接近开关受工作条件限制。当它接通时，开关本身会产生一定的电压降，当它断开时，会有一定量的剩余电流流过，选择时应考虑这一点。虽然三线接近开关还有一根线，但它不会受到残余电流等不利因素的影响，工作更可靠。

这里与您分享如何连接磁性开关的介绍！如果你想建造一个房屋装饰网，我相信你在阅读了磁开关的接线图(仅供参考)后会知道自动门是如何接线的。
