剖视图和剖视图有什么区别？当我们做设计和装饰时，我们会接触到许多设计图。其中，也有小节和小节。下面美国众议院的小辫子将向你展示下半部分和下半部分的区别。让我们看看。“简介”和简介有什么区别？该配置文件也称为配置文件。它是根据相关图形的某个切割方向显示的内部结构图例。该轮廓是剩余部分到投影平面的正交投影，假设对象被切割平面切断，并且观察者和切割平面之间的部分被移除。剖面图一般用于工程施工图和机械零件的设计，是对设计文件的补充和完善，是工程施工图和机械零件设计中的详细设计，用于指导工程施工作业和机械加工。

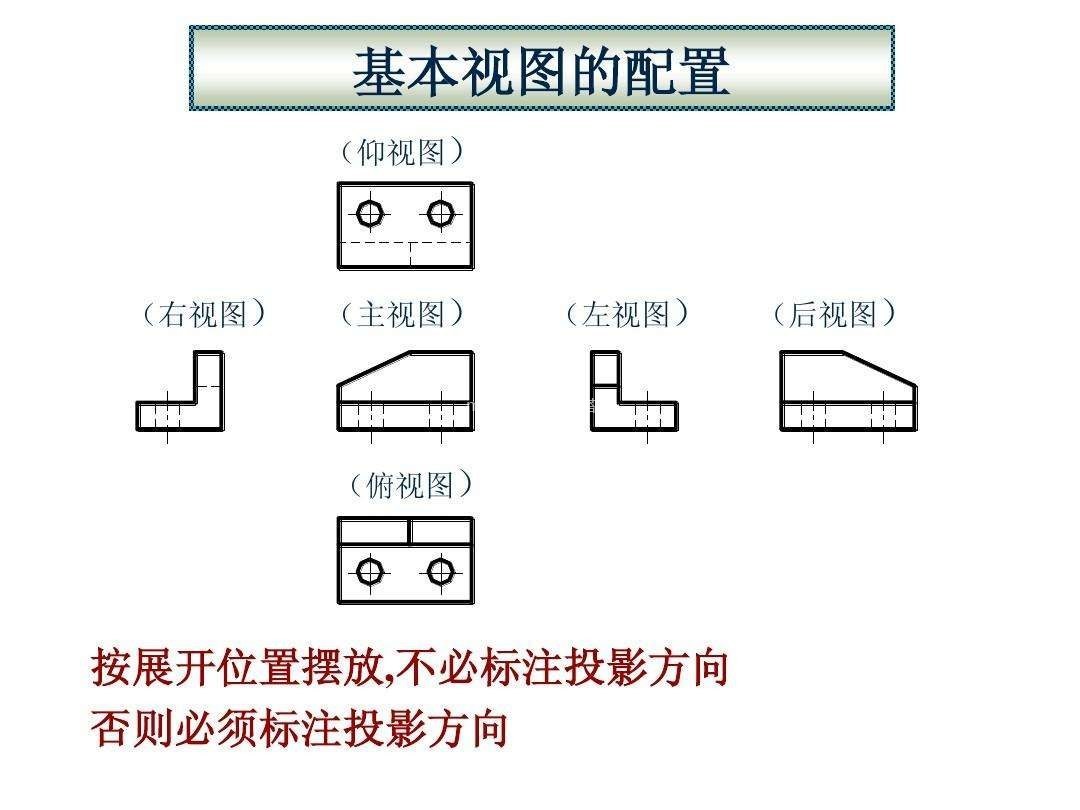

剖面图

用切割平面切割物体后，物体上的剖面，即由交线围成的平面图形，称为剖面。如果仅将该截面投影到与其平行的投影平面上，则显示该截面的真实形状，这称为截面图。像横截面视图一样，横截面视图用于显示物体的内部形状。它表示一个机器部件的一个部分的真实形状，例如机器部件的肋、轮宽度的部分、轴上的孔和键槽的部分、手柄和钩子的部分等。

横截面视图和横截面视图之间的差异

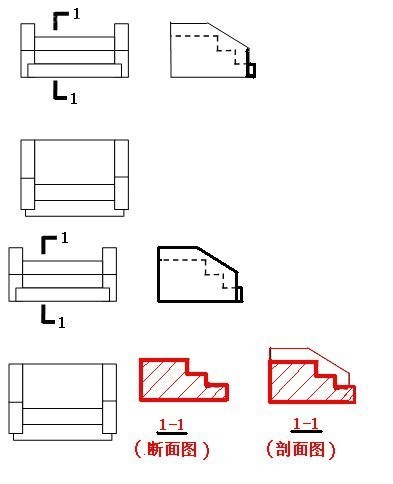

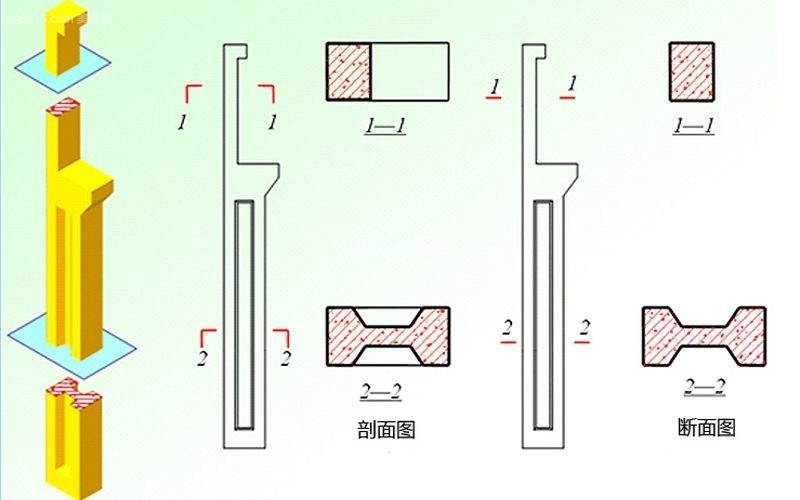

1。横截面视图仅显示了切割主体后横截面的投影，而横截面视图显示了切割主体后整个剩余部分的投影。

2。横截面视图是剖切主体的投影，它是主体的投影，而横截面视图只是截面的投影，它是平面的投影。截断体必须有一个截断点，因此横截面必须包括横截面，横截面是横截面的一部分，但通常是单独绘制的。

3。切割符号的标记是不同的。横截面图的切割符号仅绘制切割位置线，而不是投影方向线，并且仅使用编号的注射和书写位置来表示投影方向。数字写在切割位置线的下侧，表示向下投影。写在左边的音符表示左投影。

4。剖面视图中的剖面可以翻转，但剖面视图中的剖面不能翻转。

好吧，以上是横截面图和横截面图的区别介绍。我希望能给你一些帮助。我相信，在绘制横断面图的过程中，以及将来横断面图出现问题时，朋友们会更加得心应手，做出自己满意的结果。
