电压转换开关是一种开关电器，可用于转换两个或多个电源或负载。它由多个触点组成。在电气设备中，它经常用来不经常地接通和断开电路，以接通电源和负载。在家中或其他地方安装时，必须打开和关闭电压转换开关。那么，如何连接电压转换开关呢？让我们和美国之家的小职员一起看一下电压转换开关的接线图。
1，如何连接电压转换开关，电压转换开关接线图

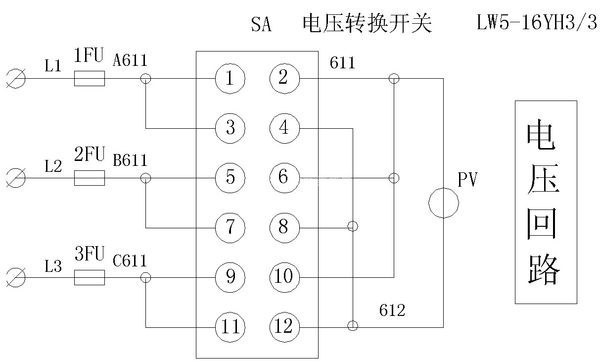

1。W系列转换开关用作电压表电路时，采用LW5-16/YH-3型开关。具体接线是:开关的一侧垂直短接三相电源；开关的另一侧通过短路与电压表相连。即，开关端子1和2连接到电源a，3和4连接到电源b、5和6 连接电源c；另一侧的开关端子7、9、11和8、10、12分别连接到电压表的两端。
2，如何连接电压转换开关，电压转换开关接线图
2。电压转换开关接线:电流互感器安装在b相，其二次绕组的S1和S2端分别连接到电流表的两端。分别来自低压母线 交流、交流和交流电压线连接到转换开关，转换开关的两条线连接到电压表。(注意找到开关的位置，以便将AB、BC和CA电压分别连接到三个开关位置)。
这里分享如何连接电压转换开关的介绍！如果你想建一个房屋装修网络，我相信你看完电压转换开关的接线图后就会知道电压转换开关的接线方法(仅供参考)。
