石材旋转楼梯扶手的基本CAD绘图方法

螺旋外接长方体的计算机辅助设计绘图计算方法是用最小的长方体包裹旋转楼梯扶手，即螺旋。长方体可以称为旋转楼梯扶手的外接长方体。它是石材下料和双曲线导轨图下料的尺寸依据。

例如，旋转楼梯的内弧形扶手的外接长方体的尺寸

1.制作两个同轴圆柱，大圆柱尺寸：半径1900，高2000；小圆筒尺寸：半径1800，高度2000。画两个薄长方体，夹角为21.6度，长2000，宽2000，厚50。画一个平面薄长方体，长5000，宽4000，厚70。

2.在两个圆柱体的中心确定一个中心点，在平面薄长方体的中心确定一个中心点，根据中心位置将其移动到圆柱体的中心，然后根据中心轴的位置移动与圆柱体中心轴成夹角的两个长方体。

3.将平面薄长方体沿中心轴方向旋转41.436度的实心内弧倾斜角。

(4)对两个不同尺寸的圆柱体进行差集运算，对两个有夹角的长方体进行差集运算，对平面薄长方体进行差集运算。

5.在内弧和外弧上做一个螺旋。外螺旋的几何尺寸为：高度612，圈数0.06(360/21.6)，底面半径1900，顶面半径1900；内螺旋的几何尺寸为：高度612，圈数0.06(360/21.6)，底部半径1800，顶部半径1800，顺时针旋转。绘制螺旋线的起点应为螺旋线的低点。

6.将拆下的螺旋主体旋转41.426度回到其原始水平状态。

7.在水平螺旋的外缘制作一个长方体，形成一个切掉的螺旋长方体

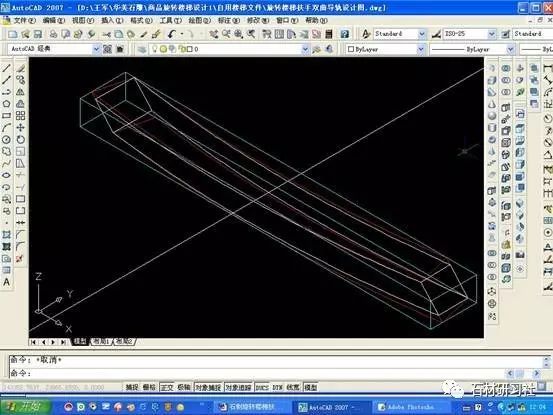

螺旋切割长方体3-15的计算机辅助绘图计算方法

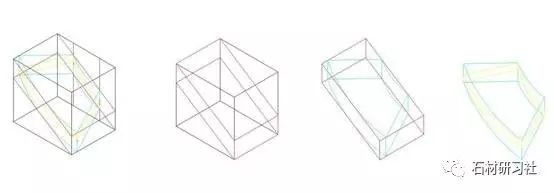

图3-16和3-17显示了螺旋的外接长方体的实际含义。它表明一个螺旋图案的天然石材螺旋楼梯扶手是由多块石头。为了看清楚图形，螺旋的大小被特别改成了一个大的尺寸。

图3-16

图3-17

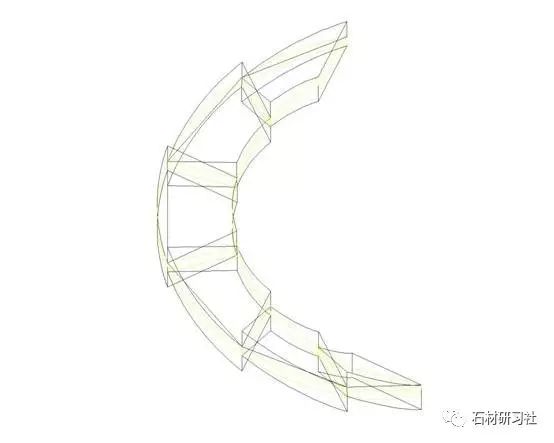

螺旋渐进切片展开的计算机辅助设计绘图计算方法用基面代替螺旋的底面，即用根据立体倾角倾斜的平面代替螺旋的底面。螺旋体的底面是平面，螺旋体的顶面是螺旋面。这个特殊的螺旋体根据旋转轴的方向被分段和展开。该方法因受力变形小、装配后强度高、实用性强，是制造薄钢板双曲线导轨的常用下料方法。斯通5A，斯通学习协会

旋转楼梯扶手螺旋轨道的设计与制造

旋转楼梯扶手是处于原始状态的三维对象。旋转楼梯扶手和平面弧形扶手的最大区别在于，它们的水平高度是固定的，而另一个是连续上升的。因此，采用二维或三维设备加工旋转楼梯扶手。

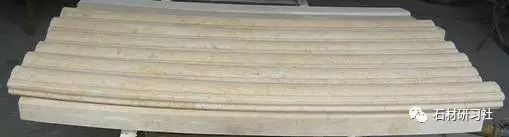

螺旋扶手由天然大理石制成

螺旋扶手由天然大理石制成

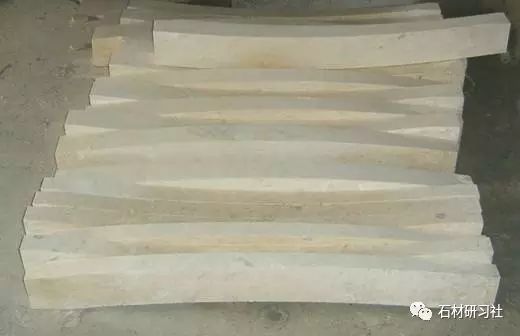

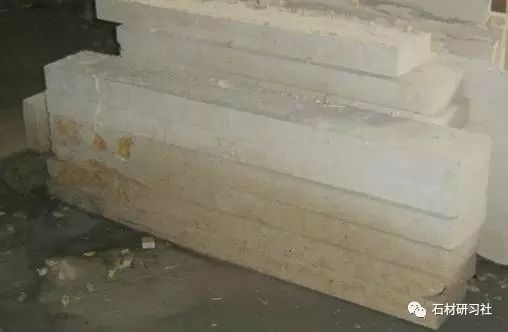

计算机仿形加工双面后的毛坯图

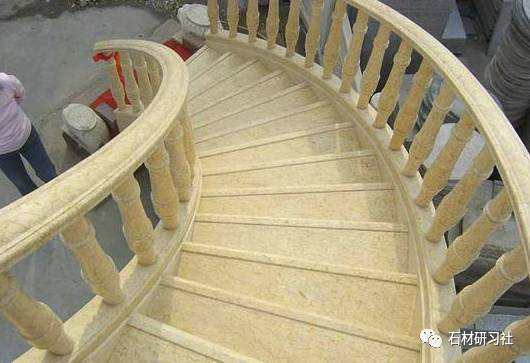

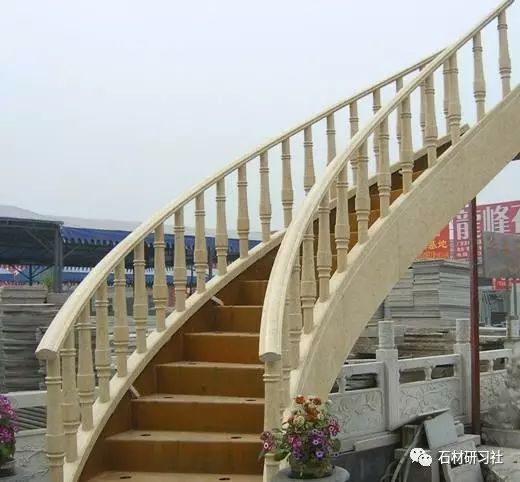

天然石材旋转楼梯样品

天然石材旋转楼梯样品

下面的示例是通过使用上面示例中顺时针和右旋转楼梯内弧扶手的阶梯切片展开的数据来设计的：

第一步：绘制螺旋导轨底面的底板图

第二步：绘制螺旋导轨旋转角度为2度的切片竖板图

步骤3:在螺旋导轨的两侧画出两个旋转的侧立板

步骤4:绘制螺旋导轨的其他附件
