门禁系统的安装对我们的用户来说肯定很难，而且通常是由主人安装的。然而，如果你感兴趣，下面介绍的门禁系统的安装和布线知识可以帮助你理解它，你也可以看看。
门禁系统安装布线:
门禁安装布线图要点:布线、穿线、安装布线图，有不同的要求，布线图在后面。

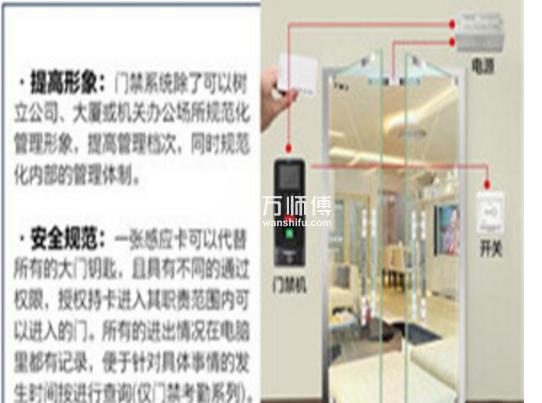

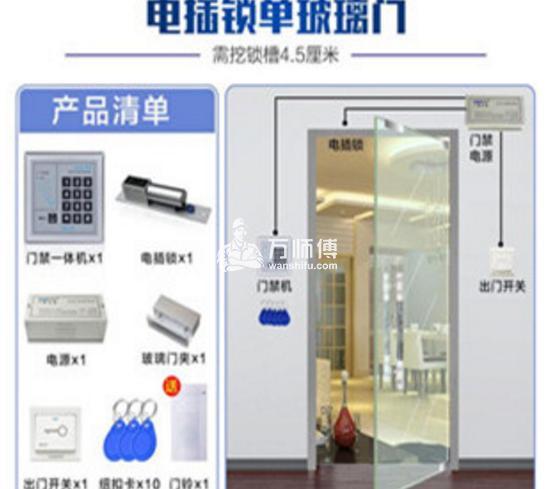

1简易刷卡门禁安装接线图。
2指纹门禁接线图

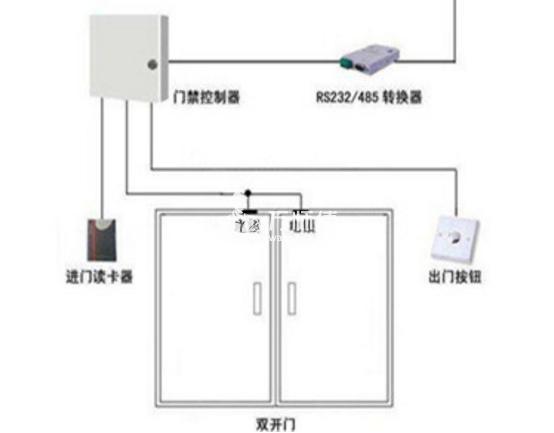

3大型网络门禁接线图。
4可以根据您的要求为用户提供帮助。
门禁安装布线有什么要求？首先，门禁锁高于国家1.0标准，两个新的。
对于某些文档，他们要求可以用八芯网线布线。
如果不符合规定，线切割会有什么影响？例如，短时间内不会有问题，长时间后就会出现。响应不会很慢，或者测量电压不足。衰减严重，使用寿命会缩短。
1。电缆选择
1。RS-485总线电缆采用屏蔽双绞线通信电缆，阻抗为120ω(5级以上电缆)
2。读卡数据电缆采用八芯屏蔽通信电缆。
3。接地电缆采用单芯铜芯电源线，阻抗≤4欧姆。
2。电缆要求
1。总线应为统一类型，不同型号(制造商)的电缆不得用于不同的部分。
2。避免总线布线时出现分支。如果现场条件不允许分支布线，分支线路长度不得超过1m；如果这不可能，6510可以支持分支。
3。母线长度不得超过1200米，超过部分可延长6510米。
4。在总线的前端(6520/6510)和末端(最后一个控制器)应增加120欧姆的电阻。
5。布线时避免总线环。
3。接地
1。所有12V直流电源接地必须在一点上连接到地。可以使用串联接地或星形接地。
2。所有屏蔽线，包括RS-485总线屏蔽线、读取头数据线屏蔽线必须连接在一起，并在12V直流电源的接地点接地。
3。机柜不得连接至12伏直流接地，12伏直流接地不得与墙壁接触。
4。接地点由甲方提供
A .电力系统提供的接地线
B .自建接地系统的接地线
如果甲方提供的接地线为防雷接地线，则该系统的接地线应尽可能远离防雷接地线，并直接连接到防雷接地线装置的接地点。
4。门禁系统的实现
门禁系统是一个基于RS485总线结构的中小型系统。整个项目的实施过程可分为三个阶段:管道敷设、设备安装和系统调试
管道敷设
根据门禁系统的特点，整个系统的管道可分为本地管道和系统管道。本地管道是指控制器与读卡器、电控锁和开门按钮之间的管道。系统管道是指控制器之间的管道和电源线。(注意:门禁系统管线敷设统一要求镀锌管)
局部管线敷设和系统管线敷设可根据装修进度交叉或平行进行，但应注意以下几点:
(1)电源线和信号线应分别穿管，长距离平行布置时，两管间距应大于30cm
(2)交流220伏电源由管理中心的不间断电源向所有门禁点统一供电。在某些情况下，小型门禁系统的交流220伏电源也可就近提供，但应符合相关规范。
(3)穿线时一定要做好标记，并将电线接头放入接线盒。如果忽视这方面的工作，将会给以后的安装和调试带来很大的麻烦。
(4)读卡器和控制器之间使用6芯屏蔽线(称为读卡器线)。电线直径要求大于0.5mm2，型号为: RV V
(7)安装门磁报警开关时，门磁开关和控制器之间使用2芯电源线(称为门磁信号线)。导线直径要求大于0.5 mm2，型号为:RVV2×0.5mm2 (2×16/0.2)。门磁信号线可以与锁线共用一个线管。(两芯RVVP4 * 0.5线可与电锁共用)
(8)控制器与计算机的互连线(RS485总线模式)采用线径要求大于0.5mm2的4芯屏蔽线，型号为: RV V4 * 0.5mm2 (4x16/0.2)。
(9)在TCP/IP主控制器和子控制器之间(RS485)，采用4芯屏蔽线，线径要求大于0.5mm2， RVVP型为4×0.5 mm2(4×16/0.2)。
(10)在传输控制协议/协议主控制器、主控制器和计算机之间，有5或6种导线，型号为: UTP-5或6类。通过以太网连接，可以单独联网或通过局域网联网。(请注意，在:项目建设期间，必须在安装主控制器时预留信息点，以便连接到网络上)
您已经了解了上述门禁系统的安装和布线吗？如果没有，你也可以读《门禁系统怎么安装,门禁安装步骤及接线图》，希望能帮助你。如果你想了解更多关于你家的信息，请继续关注你家的售后服务。
